培训模块六-自动灭火系统基本知识（四）
培训项目2 自动灭火系统基本知识
（3）预作用系统

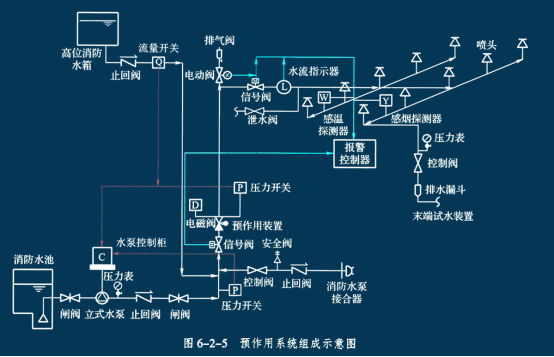

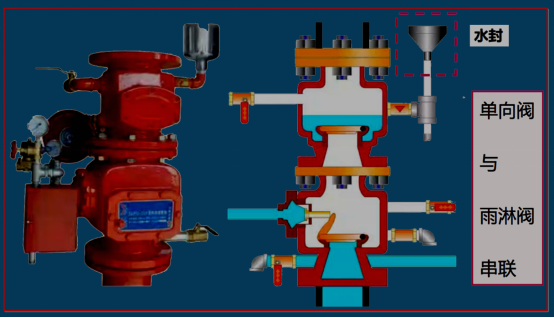

预作用系统主要由闭式喷头、预作用报警阀组或雨淋阀组、 充气设备、管道、供水设施和火灾探测报警控制装置等组成， 如图6-2-5所示。预作用系统处于准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持水源侧管道内充水的压力，系统侧管道内平时无水或充以有压气体。火灾时，当触发同一报警区域内两个及以上独立的感烟探测器或一个感烟探测器与一个手动报警按钮时，联动开启预作用阀组，使系统在闭式喷头动作前转换成湿式系统，并在闭式喷头开启后立即喷水。当系统设有快速排气装置时，应联动控制排气阀前的电动阀开启。

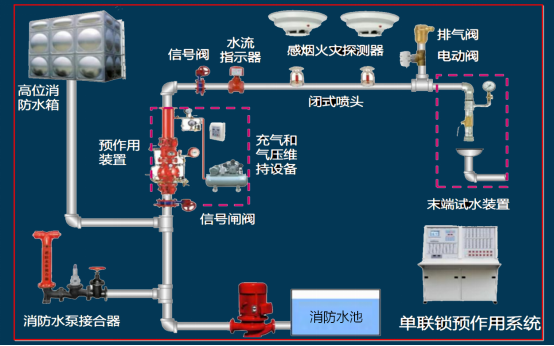

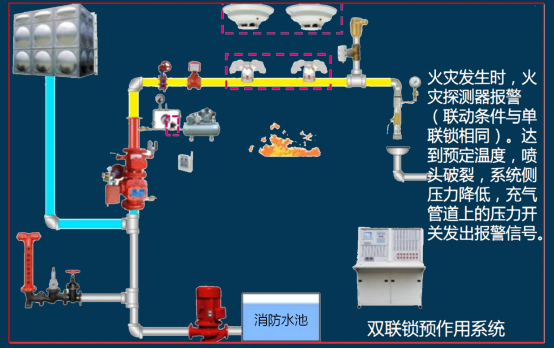

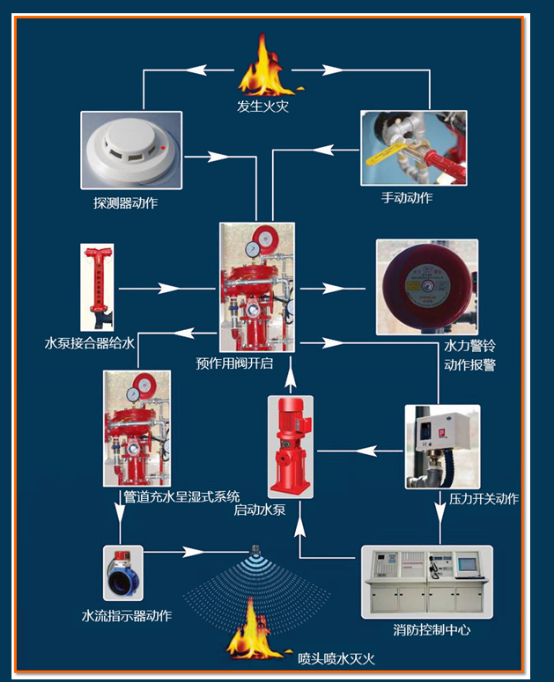

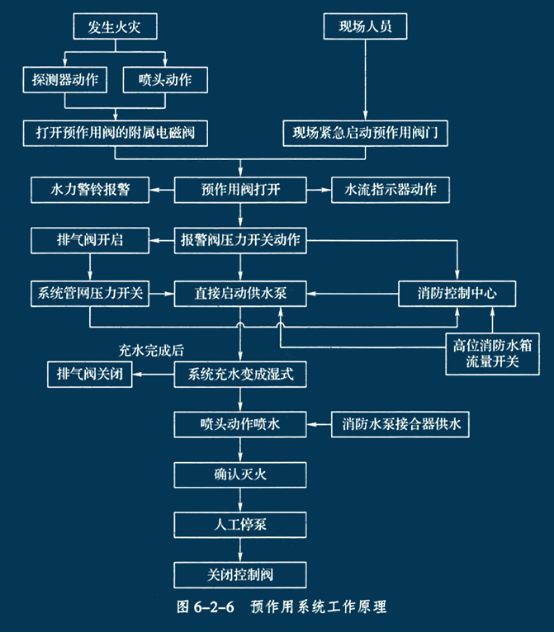

火灾发生时，若火灾探测系统不能发出报警信号启动预作用阀使配水管道充水，也能够因喷头在高温作用下自行开启，使配水管道内气压迅速下降，引起压力开关报警并启动预作用阀组供水灭火。预作用系统的配水管道应设快速排气阀，以便火灾时配水管快速排气后充水。在排气阀入口前应设电动阀，该阀平时常闭，系统充水时开启，其动作信号应反馈至消防联动控制器。预作用系统工作原理如图6-2-6所示。
重复启闭预作用系统与常规预作用系统相比，在于其采用了一种既可输出火警信号，又可在环境恢复常温时输出灭火信号的感温探测器。当其感应到环境温度超过预定值时，报警并启动消防水泵和打开具有复位功能的雨淋报警阀，为配水管道充水，并在喷头动作后喷水灭火。喷水过程中，当火场温度恢复至常温时，探测器发出关停系统的信号，在按设定条件延迟喷水一段时间后，关闭雨淋报警阀，停止喷水。若火灾复燃、温度再次升高时， 系统则再次启动，直到彻底灭火。
（4）雨淋系统

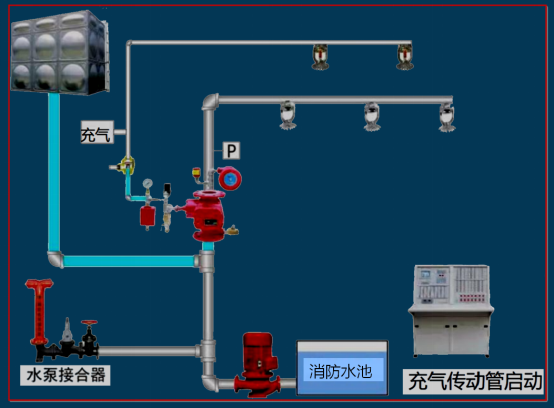

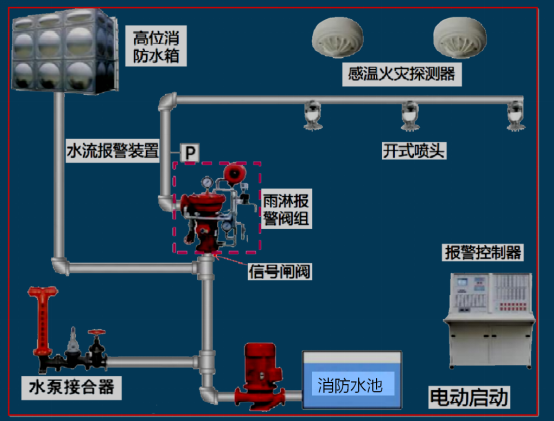

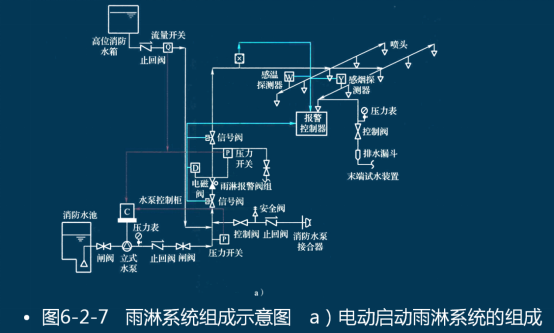

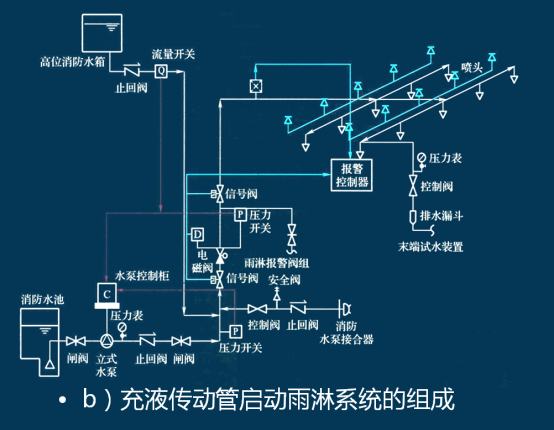

两淋系统主要由开式喷头、雨淋阀启动装置、雨淋阀组、管道及供水设施等组成，如图6-2-7所示。

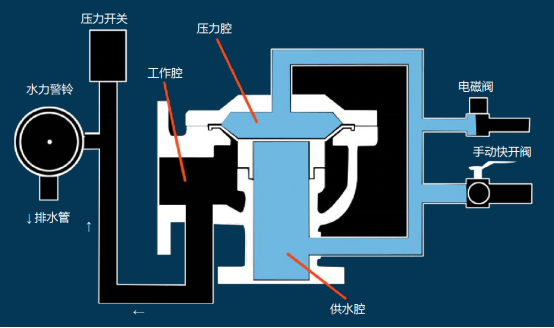

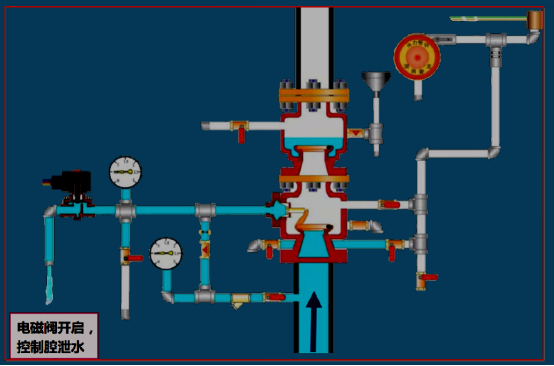

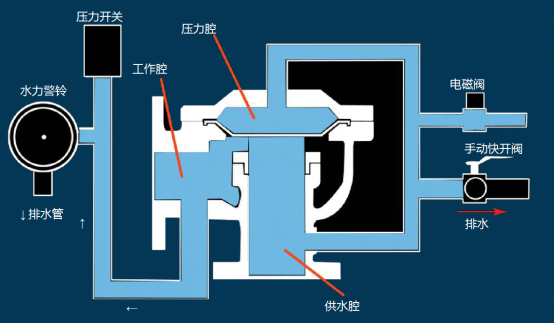

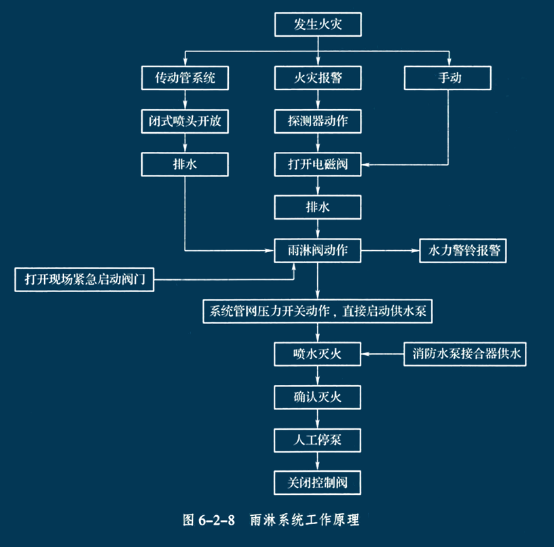

雨淋系统处于准工作状态时由消防水箱或稳压泵、气压给水设备等稳压设施维持供水侧管道内充水的压力。当保护区域内发生火情时，火灾自动报警系统联动开启电磁阀泄压或传动管上的洒水喷头动作泄压，使控制腔内压力迅速降低，供水侧与控制腔内压力形成压差，阀瓣组件瞬间开启，供水侧的水流入系统侧管网上的洒水喷头供水灭火，其中少部分的水流向水力警铃及压力开关，水力警铃发出连续的报警严，压力开关动作将信号反馈至消防控制中心，同时启动供水泵持续给水，消防控制中心联动控制声、光报警，以达到自动喷水灭火和报警的目的。雨淋系统的工作原理如图6-2-8所示。
（5）水幕系统
水幕系统是自动喷水灭火系统中唯一的一种不以灭火为主要目的的系统。水幕系统由开式喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，分为防火分隔水幕和防护冷却水幕两种，其工作原理与雨淋系统基本相同，在此不做赘述。
